Beth Yw Trawsnewidydd Dosbarthu

Diffiniad Trawsnewidydd Dosbarthu

Mae newidydd dosbarthu yn cyfeirio at offer trydanol statig a ddefnyddir yn y system ddosbarthu i drawsnewid foltedd AC a cherrynt yn unol â chyfraith anwythiad electromagnetig a thrawsyrru egni AC. Yn gyffredinol, gellir rhannu cynhyrchion trawsnewidyddion Tsieineaidd yn drawsnewidyddion foltedd uwch-uchel (750KV ac uwch), trawsnewidyddion foltedd uwch-uchel (500KV), 220-110 trawsnewidyddion KV, a thrawsnewidwyr 35KV ac is yn seiliedig ar lefelau foltedd. Mae trawsnewidyddion dosbarthu fel arfer yn cyfeirio at drawsnewidyddion pŵer sy'n gweithredu yn y rhwydwaith dosbarthu gyda lefel foltedd o 10-35KV a chynhwysedd o 6300KVA neu lai sy'n cyflenwi pŵer yn uniongyrchol i ddefnyddwyr terfynol.

Mathau o Trawsnewidydd Dosbarthu

Gellir crynhoi dosbarthiad y trawsnewidyddion dosbarthu a ddefnyddir yn gyffredin fel a ganlyn:

(1) Yn ôl nifer y cyfnodau:

1) Trawsnewidyddion dosbarthu un cam: a ddefnyddir ar gyfer llwythi un cam a grwpiau trawsnewidyddion dosbarthu tri cham.

2) Trawsnewidydd dosbarthu tri cham: a ddefnyddir ar gyfer codi a gostwng foltedd mewn systemau tri cham.

(2) Yn ôl dulliau oeri:

1) Trawsnewidwyr dosbarthu math sych: Maent yn dibynnu ar ddarfudiad aer ar gyfer oeri ac fe'u defnyddir yn gyffredinol ar gyfer trawsnewidyddion dosbarthu cynhwysedd bach fel goleuadau lleol a chylchedau electronig. 2) Trawsnewidwyr dosbarthu olew trochi: dibynnu ar olew fel y cyfrwng oeri, megis oeri hunan-drochi olew, oeri aer wedi'i drochi gan olew, oeri dŵr trochi olew, cylchrediad olew gorfodol, ac ati.

(3) Wedi'i ddosbarthu yn ôl pwrpas:

1) Trawsnewidydd dosbarthu pŵer: a ddefnyddir ar gyfer codiad a gostyngiad mewn foltedd mewn systemau trosglwyddo a dosbarthu.

2) Trawsnewidydd dosbarthu offerynnau: megis trawsnewidydd foltedd, newidydd cyfredol, offeryn mesur a dyfais amddiffyn ras gyfnewid.sp;

3) Trawsnewidydd dosbarthu prawf: gallu cynhyrchu foltedd uchel a chynnal profion foltedd uchel ar offer trydanol.

4) Trawsnewidyddion dosbarthu arbennig: megis trawsnewidyddion dosbarthu ffwrnais, trawsnewidyddion dosbarthu unionydd, trawsnewidyddion dosbarthu addasu, ac ati.

(4) Wedi'i rannu â ffurf ddirwyn:

1) Trawsnewidydd dosbarthu troellog dwbl: a ddefnyddir i gysylltu dwy lefel foltedd yn y system bŵer.

2) Tri thrawsnewidydd dosbarthu troellog: a ddefnyddir yn gyffredinol mewn is-orsafoedd rhanbarthol system bŵer, gan gysylltu tair lefel foltedd.

3) Autotransformer: a ddefnyddir i gysylltu systemau pŵer â folteddau gwahanol. Gellir ei ddefnyddio hefyd fel newidydd dosbarthu cam-i-fyny neu gam-lawr rheolaidd.

(5) Yn ôl ffurf craidd haearn:

1) Trawsnewidydd dosbarthu math craidd: a ddefnyddir ar gyfer trawsnewidyddion dosbarthu pŵer foltedd uchel. 2) Trawsnewidydd dosbarthu math cregyn: a ddefnyddir ar gyfer trawsnewidyddion dosbarthu arbennig gyda cherrynt uchel, megis trawsnewidyddion dosbarthu ffwrnais a thrawsnewidwyr dosbarthu weldio; Neu drawsnewidyddion dosbarthu pŵer ar gyfer offerynnau electronig, setiau teledu, radios, ac ati.

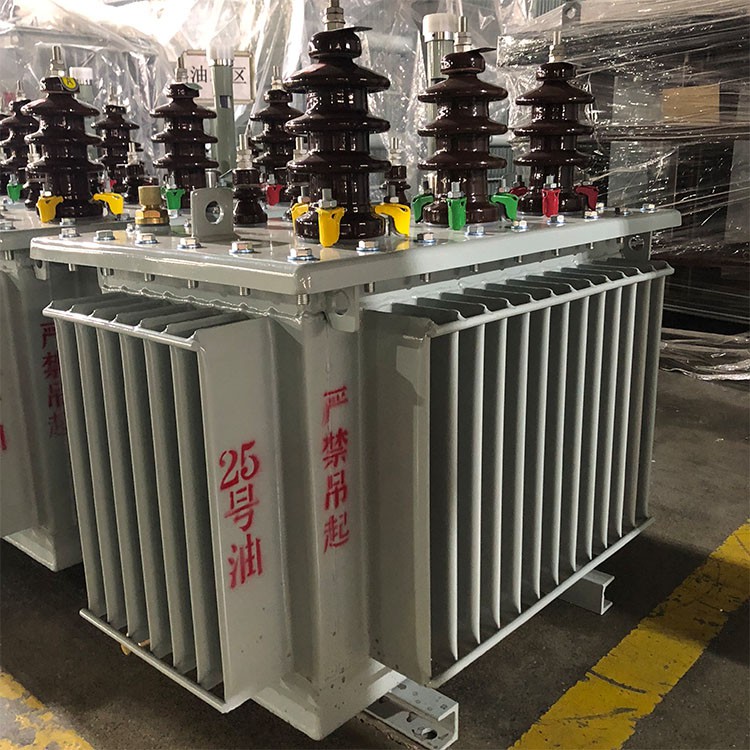

Rhannau O Trawsnewidydd Dosbarthu

Gellir rhannu trawsnewidyddion dosbarthu trochi olew yn brif gorff, cabinet storio olew, llawes inswleiddio, changer tap, dyfais amddiffyn, ac ati yn ôl eu strwythur.

1. corff

Mae'r corff yn cynnwys tair rhan: y craidd haearn, troellog, ac olew inswleiddio. Y troellog yw cylched y newidydd, a'r craidd haearn yw cylched magnetig y trawsnewidydd. Mae'r ddau yn ffurfio craidd y trawsnewidydd, sef y rhan electromagnetig.

1. 1 craidd haearn

Y craidd haearn yw'r brif gylched magnetig mewn trawsnewidydd. Fel arfer yn cynnwys dalennau dur silicon poeth-rolio neu rolio oer gyda chynnwys silicon uchel, trwch o 0.35 neu 0.5mm, ac arwyneb wedi'i orchuddio â phaent inswleiddio, mae'r craidd haearn wedi'i rannu'n ddau rhannau: colofn craidd haearn ac iau haearn. Mae'r golofn craidd haearn wedi'i gorchuddio â throellog, a defnyddir yr iau haearn i gau'r cylched magnetig. Mae dwy ffurf sylfaenol o strwythur craidd haearn: math craidd a math o gregyn.

1. 2 Dirwyn

Y troellog yw rhan cylched trawsnewidydd, a wneir fel arfer trwy weindio gwifren gopr fflat wedi'i inswleiddio neu wifren gopr crwn ar fowld troellog. Mae'r weindio wedi'i osod ar golofn graidd y trawsnewidydd, mae'r weindio foltedd isel yn cael ei osod ar yr haen fewnol, mae'r dirwyniad foltedd uchel wedi'i osod ar haen allanol y weindio foltedd isel, a defnyddir y llewys o ddeunyddiau inswleiddio rhwng y weindio foltedd isel a'r craidd haearn, yn ogystal â rhwng y dirwyniad foltedd uchel a'r dirwyniad foltedd isel, er mwyn hwyluso inswleiddio.

1.3 Olew inswleiddio

Mae cyfansoddiad olew trawsnewidyddion yn gymhleth iawn, sy'n cynnwys Cycloalkane, alcanau a hydrocarbon Aromatig yn bennaf. Mewn trawsnewidyddion dosbarthu, mae olew trawsnewidyddion yn chwarae dwy rôl: un yw inswleiddio rhwng dirwyniadau trawsnewidyddion, dirwyniadau a creiddiau haearn, a thanciau olew. Yr ail yw bod yr olew trawsnewidyddion yn cynhyrchu darfudiad ar ôl cael ei gynhesu, sy'n chwarae rôl afradu gwres ar graidd y trawsnewidydd a throellog. Mae gan yr olew trawsnewidydd a ddefnyddir yn gyffredin dri manyleb: Rhif 10, Rhif 25, a Rhif 45. Mae ei label yn cynrychioli'r tymheredd y mae'r olew yn dechrau solidoli o dan sero. Er enghraifft, mae olew "Rhif 25" yn nodi bod yr olew hwn yn dechrau solidoli ar -25 gradd . Dylid dewis y manylebau olew yn seiliedig ar amodau hinsoddol lleol.

1.2 Tanc storio olew

Mae'r cadwraethwr olew wedi'i osod ar glawr uchaf y tanc olew. Mae cyfaint y tanc storio olew tua 10 y cant o gyfaint y tanc olew. Mae pibellau wedi'u cysylltu rhwng y tanc storio olew a'r tanc olew. Pan fydd cyfaint y trawsnewidydd yn ehangu neu'n contractio â newid tymheredd yr olew, mae'r tanc storio olew yn chwarae rhan wrth storio ac ailgyflenwi olew, gan sicrhau bod y craidd haearn a'r dirwyn yn cael eu trochi yn yr olew; Ar yr un pryd, oherwydd gosod tanc storio olew, mae'r arwyneb cyswllt rhwng olew ac aer yn cael ei leihau, gan leihau cyfradd diraddio olew.

Mae pwyntydd olew ar ochr y cadwraethwr olew, ac mae llinellau safonol lefel olew wrth ymyl y tiwb gwydr ar gyfer tymheredd olew o -30 gradd, ynghyd â 20 gradd, a plws 40 gradd, sy'n nodi'r lefel olew. dylai trawsnewidyddion nad ydynt wedi'u rhoi ar waith gyrraedd; Mae'r llinell safonol yn adlewyrchu'n bennaf a yw lefel olew y trawsnewidydd yn ddigonol wrth weithredu ar dymheredd gwahanol.

Gosodir tyllau anadlu ar y tanc storio olew i gysylltu gofod uchaf y tanc â'r atmosffer. Yn ystod ehangu thermol olew trawsnewidydd, gall yr aer ar ran uchaf y cadwraethwr olew fynd i mewn ac allan trwy'r twll anadlu, a gall lefel yr olew godi neu ostwng i atal y tanc olew rhag anffurfiad neu hyd yn oed difrod.

1.3 Insiwleiddio Bushing

Dyma'r prif ddyfais inswleiddio y tu allan i'r blwch trawsnewidydd, ac mae'r rhan fwyaf o'r llewys inswleiddio trawsnewidyddion yn defnyddio llewys inswleiddio porslen. Mae'r trawsnewidydd yn defnyddio llewys inswleiddio foltedd uchel ac isel i arwain gwifrau dirwyniadau foltedd uchel ac isel y trawsnewidydd o'r tu mewn i'r tanc olew i'r tu allan i'r tanc olew, gan wneud y trawsnewidydd yn dirwyn i ben wedi'i inswleiddio o'r ddaear (cragen a chraidd), ac yn hefyd y brif gydran sy'n cysylltu'r gwifrau sefydlog i'r cylched allanol. Mae'r llwyni porslen foltedd uchel yn gymharol uchel, tra bod y llwyni porslen foltedd isel yn gymharol fyr.

1.4 Tap Changer

Gall y ddyfais ar gyfer newid tap dirwyniad foltedd uchel newidydd ac addasu safle'r tap gynyddu neu leihau nifer y troadau yn y dirwyniad cynradd i newid y gymhareb foltedd ac addasu'r foltedd allbwn. Gelwir y dull o newid safle'r newidydd tap â llaw ar ôl i'r newidydd gael ei dynnu o'i weithrediad a'i ddatgysylltu o'r grid pŵer, a gelwir addasu'r foltedd allbwn yn rheoleiddio foltedd dim llwyth.

1.5 Dyfeisiau amddiffynnol

1.5.1 Cyfnewid nwy

Mae'r ras gyfnewid nwy wedi'i osod yng nghanol y bibell gysylltu rhwng y tanc olew trawsnewidydd a'r tanc storio olew, ac mae'n gysylltiedig â'r gylched reoli i ffurfio dyfais amddiffyn nwy. Mae cyswllt uchaf y ras gyfnewid nwy yn ffurfio cylched ar wahân gyda'r signal nwy ysgafn, tra bod cyswllt isaf y ras gyfnewid nwy wedi'i gysylltu â'r cylched allanol i ffurfio amddiffyniad nwy trwm. Mae'r gweithredu nwy trwm yn baglu'r torrwr cylched foltedd uchel ac yn anfon signal gweithredu nwy trwm;

1.5.2 Ffrwydrad-brawf tiwb

Mae'r tiwb atal ffrwydrad yn ddyfais amddiffyn diogelwch ar gyfer trawsnewidyddion, wedi'i osod ar glawr mawr y trawsnewidydd. Mae'r tiwb atal ffrwydrad wedi'i gysylltu â'r atmosffer, ac rhag ofn y bydd nam, bydd y gwres yn achosi i'r olew trawsnewidydd anweddu, gan sbarduno'r ras gyfnewid nwy i anfon signal larwm neu dorri'r cyflenwad pŵer i ffwrdd i atal y tanc olew rhag ffrwydro. .

Cais Trawsnewidydd Dosbarthu

Ceisiadau 1.Transmission a dosbarthu

Defnyddir trawsnewidyddion yn eang mewn amrywiol gymwysiadau trosglwyddo a dosbarthu. Gellir diffinio trosglwyddiad pŵer fel symudiad egni trydanol foltedd uchel o orsaf bŵer i is-orsaf, tra bod dosbarthiad yn cyfateb i drosi signalau foltedd osgled uchel yn signalau foltedd gwerth sylweddol is. Yn ogystal, gellir defnyddio'r signalau foltedd lefel is a ddyrennir gan y system ddosbarthu ar gyfer gwahanol gymwysiadau cartref a masnachol. Gellir cylchredeg ynni o'r orsaf bŵer i'r gyrchfan trwy wifrau a cheblau. Mewn cymwysiadau o'r fath, gellir defnyddio trawsnewidyddion i gynnal lefelau amledd ac osgled signalau ar werthoedd cyson.

2.Steel gweithgynhyrchu

Mae gweithfeydd gweithgynhyrchu dur yn enghraifft nodweddiadol o gymwysiadau masnachol lle gellir gweld y defnydd o drawsnewidwyr yn hawdd. Mae'r broses gweithgynhyrchu dur yn bennaf yn cynnwys toddi, weldio, ffurfio ac oeri deunyddiau crai. Er mwyn toddi a weldio cydrannau, mae angen cerrynt uchel iawn; Fodd bynnag, er mwyn oeri'r cydrannau, mae angen gwerth cyfredol cymharol isel. Er mwyn rheoleiddio'r cerrynt hwn yn aml trwy gydol y broses weithgynhyrchu gyfan, defnyddir trawsnewidyddion foltedd uchel fel arfer. Yn y diwydiant gweithgynhyrchu dur, mae trawsnewidyddion yn tueddu i gynyddu neu leihau'r gwerthoedd foltedd ar wahanol bwyntiau yn y gylched a helpu defnyddwyr i gael y cerrynt gofynnol.

3.Coolant

Pan ddefnyddir trawsnewidydd ar ffurf sych aer, gellir ei ddefnyddio i gynhyrchu effaith oeri. Gellir defnyddio effaith oeri trawsnewidyddion yn hawdd mewn oergelloedd i gadw bwyd yn oergell ac yn ffres. Yn ogystal ag oeri, mae trawsnewidyddion a ddefnyddir mewn oergelloedd a chymwysiadau cysylltiedig eraill hefyd yn darparu rheoliad foltedd angenrheidiol i osgoi ceryntau ymchwydd ac anghydbwysedd foltedd, a thrwy hynny sicrhau diogelwch yr offer. Yn ogystal, hyd yn oed ar ôl terfynu'r cyflenwad pŵer yn sydyn, gall trawsnewidyddion helpu i gynnal oeri'r oergell am gyfnod o amser.

4.air-cyflyru

Mae aerdymheru yn enghraifft arall o gymwysiadau bywyd bob dydd, sy'n defnyddio trawsnewidydd ar gyfer gweithrediad cyffredinol i'r gwerth gorau posibl a ddymunir gan y defnyddiwr, gan ganiatáu i'r aerdymheru a'r ffan weithio ar yr un pryd, a rheoli'r llif pŵer trwy'r gylched yn unol â'r anghenion cyfredol. Mae dyfeisiau gwresogi, awyru a thymheru hefyd yn defnyddio trawsnewidyddion mewn ffordd debyg i symleiddio eu gweithrediad, gwella eu gweithrediad, a gwneud y defnydd gorau o bŵer.

Defnydd 5.Industrial

Defnyddir trawsnewidyddion mewn amrywiol offer diwydiannol, megis peiriannau weldio, ffwrneisi trydan, peiriannau electroplatio, moduron trydan, ac ati, i ddarparu pŵer ar eu cyfer.

1) Ffwrnais drydan: Mae ffwrnais drydan yn offer gwresogi cyffredin mewn cynhyrchu diwydiannol, sy'n gofyn am foltedd uchel a cherrynt i gynhyrchu tymheredd uchel. Am y rheswm hwn, defnyddir trawsnewidyddion yn aml mewn diwydiant i drosi ffynonellau pŵer foltedd isel a cherrynt uchel yn ffynonellau pŵer foltedd uchel a cherrynt isel i ddarparu'r mewnbwn ynni uchel sydd ei angen ar gyfer ffwrneisi trydan.

2) Peiriant weldio trydan: Mae peiriannau weldio trydan yn gofyn am gynhyrchu tymheredd uchel ac egni uchel trwy arcau tymor byr i brosesu cydrannau wedi'u weldio. Mewn rhai peiriannau weldio pŵer uchel, defnyddir trawsnewidyddion i newid foltedd a cherrynt i sicrhau sefydlogrwydd pŵer ac amddiffyniad gorlwytho.

3) Peiriant electroplatio: Mae angen llawer iawn o ynni trydanol ar y broses electroplatio, ac mae angen sicrhau sefydlogrwydd y cyflenwad pŵer i sicrhau ansawdd y cotio. Felly, defnyddir trawsnewidyddion yn aml mewn diwydiant i drosi ffynonellau pŵer cerrynt isel a foltedd uchel yn ffynonellau pŵer cerrynt uchel a foltedd isel.

4) Cynhyrchu pŵer diwydiannol: Yn y maes diwydiannol, mae angen i rai mathau o gynhyrchwyr diwydiannol drawsnewid eu foltedd allbwn i addasu i wahanol offer a chymwysiadau. Trawsnewidydd yw un o'r cydrannau sylfaenol ar gyfer cyflawni trawsnewid foltedd allbwn.

5) Trawsnewidwyr amledd: Mae trawsnewidwyr amledd wedi'u defnyddio'n helaeth mewn offer diwydiannol.

Cysylltiadau Trawsnewidydd Dosbarthu

(1) Yyn0, lle mae Y yn cynrychioli bod y weindio foltedd uchel wedi'i gysylltu â seren, mae y yn cynrychioli bod y weindio foltedd isel wedi'i gysylltu â seren, mae n yn cynrychioli bod y wifren niwtral yn cael ei harwain allan o bwynt canol yr uwchradd dirwyn i ben, ac mae 0 yn cynrychioli bod cyfnodau foltedd llinell y foltedd uchel a'r foltedd isel yr un peth. Gellir ei ddefnyddio fel allbwn pŵer ar gyfer systemau gwifren tri cham pedwar neu dri cham pum gwifren, ac fe'i defnyddir ar gyfer trawsnewidyddion dosbarthu gyda chynhwysedd bach i gyflenwi llwythi pŵer a goleuo.

(2) Dyn11: lle mae D yn cynrychioli bod y weindio foltedd uchel wedi'i gysylltu â delta, mae y yn cynrychioli bod y weindio foltedd isel wedi'i gysylltu â seren, mae n yn cynrychioli bod pwynt niwtral y weindio eilaidd wedi'i seilio'n uniongyrchol a bod ganddo wifren niwtral wedi'i thynnu allan. , ac mae 11 yn cynrychioli gwahaniaeth cyfnod o 30 gradd rhwng y folteddau llinell foltedd uchel a foltedd isel. Fe'i defnyddir yn gyffredin mewn system TN neu TT sylfaen grid pŵer foltedd isel yn Tsieina.

(3) Yd11: Mae'r dirwyniad cynradd wedi'i gysylltu mewn siâp seren, ac mae'r dirwyniad eilaidd wedi'i gysylltu mewn siâp triongl. Fe'i defnyddir yn gyffredinol fel trawsnewidydd cyflenwad pŵer ar gyfer gridiau pŵer 10kV neu 35kV ac fel trawsnewidydd gorsaf ar gyfer gweithfeydd pŵer. Mae'r dirwyniad eilaidd wedi'i gysylltu mewn triongl i ddileu'r trydydd foltedd harmonig.

(4) YNd11: Mae'r dirwyniad cynradd wedi'i gysylltu mewn siâp seren, ac mae'r wifren niwtral wedi'i seilio'n uniongyrchol o'r pwynt niwtral, tra bod y dirwyniad eilaidd wedi'i gysylltu mewn siâp triongl. Mae'r weindio foltedd uchel sydd wedi'i gysylltu mewn siâp seren yn dwyn foltedd o √ 3 gwaith yn is na'r hyn sydd wedi'i gysylltu mewn siâp triongl, a all ddod â buddion economaidd da. Fe'i defnyddir yn gyffredinol mewn systemau pŵer lle mae'r pwynt niwtral wedi'i seilio'n uniongyrchol ar 110kV ac uwch.

Graddio Trawsnewidydd Dosbarthu

50kVA,63kVA,80kVA,100kVA,125kVA,160kVA,200kVA,250kVA,315kVA,400kVA,500kVA,630kVA,800kVA,1000kVA,1250kVA,1600kVA,250kVA,1600kVA,250kVA,1600kVA,250kVA,1600kVA,250kVA,1600kVA,250kVA kVA, 5000kVA, 6300kVA, 8000kVA, 10000 kVA
